概述

而质量测量QCM-D包括耦合的溶剂、椭圆光度法测量折射率推导出干燥吸附膜的质量。结合这两种技术可以添加洞察溶剂内容,这是有价值的应用程序从聚合物研究囊泡。

水的标准配置是设计实验,在可选的高阻密封垫圈Kalrez兼容的化学物质。QSense Explorer室,内部的模块是安装在外部椭圆计阶段。

规范

通用规范
兼容性 301(金)和石335去石与厚钛粘附层(二氧化硅)。可以使用其他QSense传感器但可能很难光学特征。兼容QSense Explorer和Pro(通过附加Explorer室)。
光学传感器特性 每个传感器可能无法提供相同的光学响应。值得推荐的是单独测量每个传感器的光学特性。
内部细胞体积 传感器~ 100µl之上
类型的测量 流动或静止的液体测量
最高温度 80°C
材料暴露在液体 氟橡胶®(标准o形环和密封垫片)或Kalrez®(高阻o形环和密封垫片)、聚四氟乙烯(油管接头),钛(流道)、1/4波熔融石英(光学玻璃窗口)
清洁 所有部件可以拆卸单独清洗,除了模块基础联系室平台
维 高度:44毫米;宽度:53毫米;深度:63毫米
其他
更多信息ellipsometric QCM-D传感器表面的分析,看到笔记下学院白皮书和技术支持门户。
包括一个温度循环稳定样品温度。
交付:所有必要的配件,包括电缆和配件。不包括椭圆计QSense设备。
它有三个渠道提供一个良好的流量剖面和需要一个泵支持至少3频道。
规范椭圆对称设置
入射角 65°
直径激光束的入口 2.5毫米
尺寸在资源管理器中室 见下文。

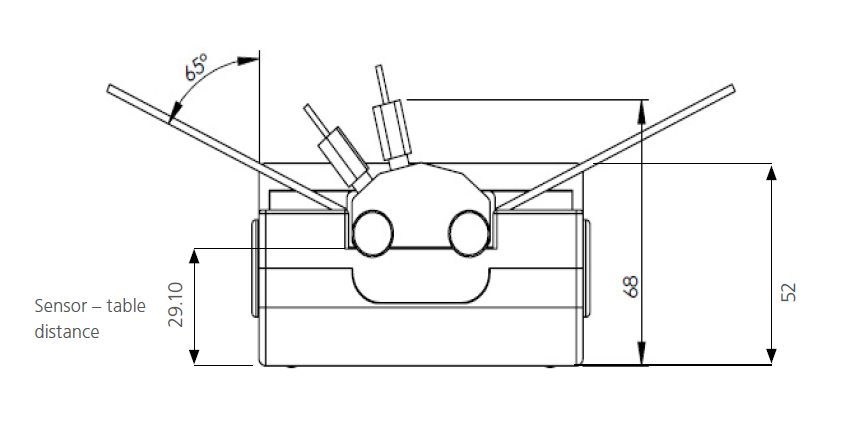

Ellipsometry-module-drawing

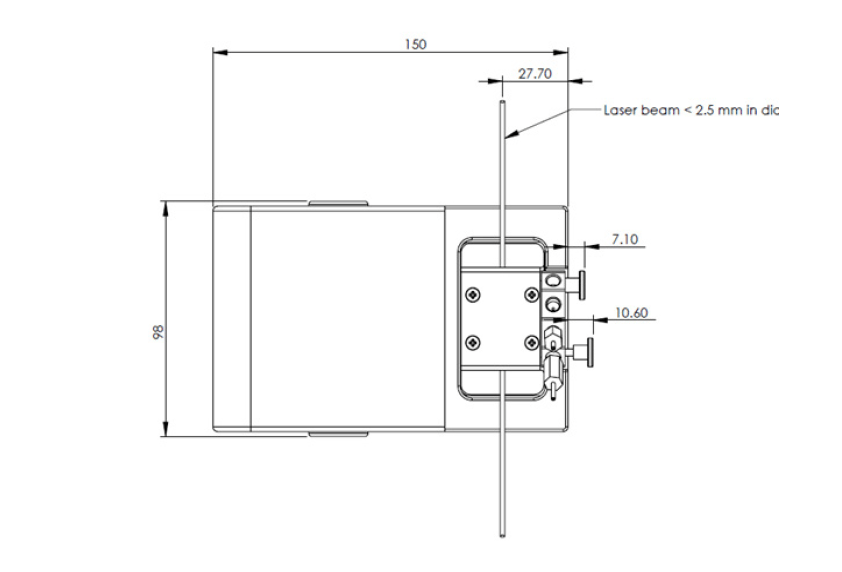

Ellipsometry-module-drawing2

兼容性

兼容性

  • 301(金)和石335去石与厚钛粘附层(二氧化硅)。可以使用其他QSense传感器但可能很难光学特征。
  • 兼容QSense Explorer和Pro(通过附加Explorer室)。
